本創作係指一種固定液體傳輸裝置的元件與方法，尤指一種利用可調式裝置固定液體傳輸介面，藉以達到固定該液體傳輸裝置的方法。
傳統的液體傳輸裝置在使用是沒有固定裝置的，所以在操作上經常造成使用者的心理負擔，尤其是長期使用的人員，不只在抬頭時須注意是否會與該裝置碰撞，甚至連最基本的行走之間都須注意該液體傳輸裝置是否會有碰撞或纏繞身體之虞，因而如何減輕該液體傳輸裝置對使用者所造成的負擔，是目前尚待研發的。

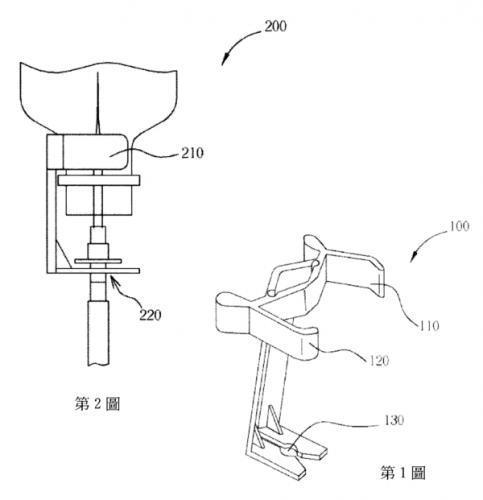

目前業界已出現，習知技術，請參照第1圖，第1圖為習知液體傳送固定裝置100之功能立體示意圖。如第1圖所示，固定裝置100包含有第一活動關節110、第二活動關節120與夾持部130，第2圖為習知液體傳送固定裝置200的功能示意圖，固定裝置200在使用上增加了固定的活動關節210與體內靜脈注射瓶之支撐單位210，但固定裝置200只侷限在於體內靜脈注射液玻璃瓶上，但除了該體內靜脈注射瓶外，亦包含有懸吊式輸入軟袋，而目前並無創作出兩者兼顧又便於使用者減輕操作上之心理負擔的液體傳送固定裝置。
因此，本創作係提供一種用來固定液體傳輸裝置的一種可調動元件，其除了應用於傳統的體內靜脈注射瓶外，亦可應用於懸吊式輸入軟袋，以解決上述的問題。依據本創作之實施例，其係揭露一種用來固定懸吊式輸入軟袋或是體內靜脈注射瓶輸送裝置的一種固定裝置，其中包含有一支撐架夾持部在該裝置的軸中心位置，該第一與第二可調式活動關節亦可向左向右調整延伸至適當之範圍，藉以達到防止左右搖擺的可能性，再加上一活動式固定介面與一對應裝置，調整至適當之位置，藉以達到防止前後擺動之可能性。
第一實施例

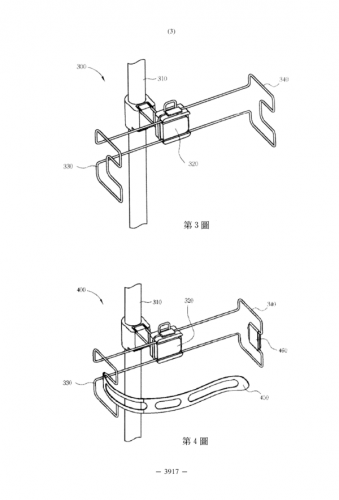

請參閱第3圖，第3圖為本創作之第一實施例所繪之液體傳輸裝置固定示意圖，液體傳輸裝置300其包含一支撐架夾持部320，其包含，第一可調式活動關節330與一第二可調式活動關節340，二韌體更新系統50之功能方塊示意圖，其支撐架夾持部係可做為一固定裝置之連接埠，連接一第一可調式活動關節330與一第二可調式活動關節340。
第二實施例
請參閱第4圖，第4圖為本創作之第二實施例主元件外觀示意圖，主要為一傳輸裝置400，其包含一第一可調式活動關節330與一第二可調式活動關節340之外，本第二實施例範圍為一可活動式固定介面450，其係為固定液體傳輸裝置向前或向後方向的移動碰撞，並於相對應的固定處有一對應輔助裝置460為輔助可活動式固定介面450的。
請參閱第5圖，第5圖為本創作之第二實施例結合傳輸裝置之外觀示意圖，主要為一支撐裝置500，其包含一體內靜脈注射瓶520，其體內靜脈注射瓶520係被一可活動式固定介面450與對應輔助裝置460相互固定，形成一固定介面510，以達到本創作欲保護之目的與範圍。
綜上所述，本創作係提供一固定液體傳輸裝置的方法及固定支撐裝置，其可根據懸吊式輸入軟袋或是體內靜脈注射瓶輸送裝置的實際尺寸範圍狀況，彈性調整固定裝置系統之適當之範圍及高度，而又不影響使用者的操作與減輕使用者在操作上時之心理負擔。
以上所述僅為本創作之較佳實施例，凡依本創作申請專利範圍所做之均等變化與修飾，皆應屬本創作之涵蓋範圍。
100、200、300、400．．．液體傳輸裝置
110、210．．．第一活動關節
120．．．第二活動關節
130、220．．．夾持部
310．．．支撐支架
320．．．支撐架夾持部
330．．．第一可調式活動關節
340．．．第二可調式活動關節
450．．．可活動式固定介面
460．．．對應輔助裝置
500．．．支撐裝置
510．．．固定介面
520．．．體內靜脈注射瓶
第1圖為習知液體傳送固定裝置之功能立體示意圖。
第2圖為習知液體傳送固定裝置之功能示意圖。
第3圖為依據本創作之第一實施例所繪之液體傳輸裝置固定示意圖。
第4圖為本創作之第二實施例之可調式固定元件外觀示意圖。
第5圖為依據本創作之第二實施例結合傳輸裝置之外觀之示意圖。
